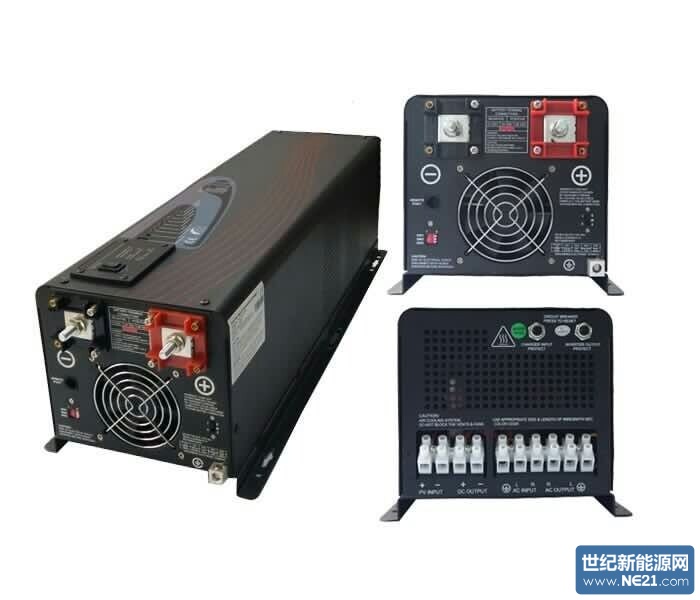

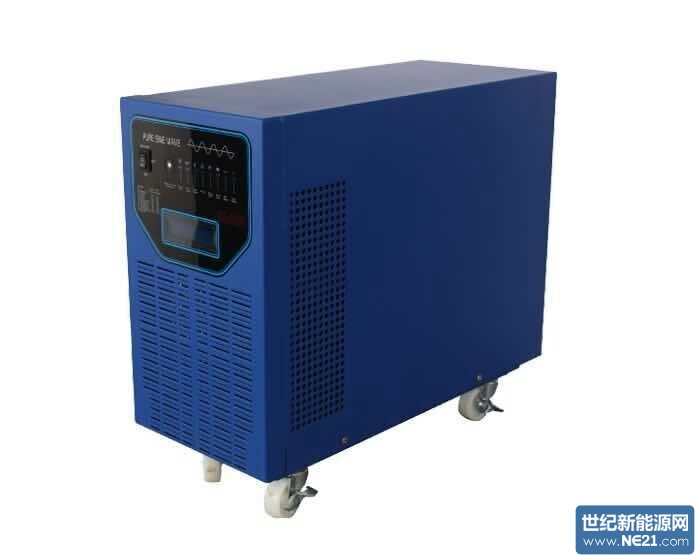

華益特HV系列功能特點：
l 專業離網太陽能系統解決方案
l 5種功能自動切換：市電旁路、市電充電、太陽能充電、逆變、UPS
l MPPT太陽能充電控制器，
l 純正弦波輸出適用于各種負載
l 具有低功率節能模式
l 太陽能發電與市電供電、電池相互自由切換
l 內含繼電器切換和AC/DC斷路器
l 先進的微處理技術控制系統
l 輸入反接/欠壓/過壓/短路/過載/超溫等多重保護
l 遠程控制RJ45和RS-232接口（可選）
HV-PV系列參數表
|
電氣規格 |
|||||||||||
|
型號 |
HV1000W |
HV2000W |
HV3000W |
HV4000W |
HV5000W |
HV6000W |
|||||
|
逆變輸出 |
額定功率 |
1000W |
2000W |
3000W |
4000W |
5000W |
6000W |
||||
|
瞬間功率 |
3000W |
6000W |
9000W |
12000W |
15000W |
18000W |
|||||
|
輸出波形 |
正弦波（旁路模式） |
||||||||||
|
額定效率 |
>88%(Peak) |
||||||||||
|
在線模式效率 |
>95% |
||||||||||
|
功率因素 |
0.9-1.0 |
||||||||||
|
額定輸出電壓 |
120/230VAC |
||||||||||
|
輸出電壓范圍 |
±10% rms |
||||||||||
|
輸出頻率 |
50Hz ± 0.3Hz/60Hz ± 0.3Hz |
||||||||||
|
短路保護 |
是的 10S延后 |
||||||||||
|
典型切換時間 |
8ms |
||||||||||
|
總諧波失真率 |
＜3% |
||||||||||
|
直流輸入 |
額定輸入電壓 |
12V |
24V |
48V |
|||||||
|
最低啟動電壓 |
10V |
20V |
40V |
||||||||
|
最低電池電影報警 |
10.5V |
21V |
42V |
||||||||
|
低電壓切出 |
10V |
20V |
40V |
||||||||
|
高電壓切節 |
16V |
32V |
64V |
||||||||
|
空載損耗模式 |
< 25 W when Power Saver On 省電模式節能小于25W |
||||||||||
|
市電充電 |
輸入電壓范圍 |
95-127VAC |
194-243VAC |
164-243VAC(W) |
|||||||
|
輸出電壓 |
Depends on battery type 取決電池類型 |
||||||||||
|
最大充電電流 |
35A / 70A |
||||||||||
|
啟動電池電壓 |
0-15.7V for 12V( *2 for 24V, *4 for 48V) |
||||||||||
|
過充保護切斷點 |
15.7V for 12V (*2 for 24V, *4 for 48V) |
||||||||||
|
4階段智能充電 |
|||||||||||
|
電池型號 |
Fast V Float V ( *2 for 24v, *4 for 48v) |
||||||||||
|
美國膠體電池 |
14 |
13.7 |
|||||||||
|
玻璃棉電池1 |
14.1 |
13.4 |
|||||||||
|
玻璃棉電池2 |
14.6 |
13.7 |
|||||||||
|
密封鉛酸蓄電池 |
14.4 |
13.6 |
|||||||||
|
歐洲膠體蓄電池 |
14.4 |
13.8 |
|||||||||
|
開放鉛酸蓄電池 |
14.8 |
13.3 |
|||||||||
|
鈣電池 |
15.1 |
13.6 |
|||||||||
|
脫酸電池 |
15.5 for 4hrs |
||||||||||
|
遠程控制 |
是的 |
||||||||||
|
旁路 |
輸出電壓波形 |
正弦波 |
|||||||||
|
交流電壓 |
120VAC |
230VAC |
|||||||||
|
低壓切出 |
90V±4% |
184V/154V±4% |
|||||||||
|
低壓切點 |
100V±4% |
194V/164V±4% |
|||||||||
|
高壓切出 |
140V±4% |
253V±4% |
|||||||||
|
高壓切點 |
135V±4% |
243V±4% |
|||||||||
|
最大輸入交流電壓 |
150VAC |
270VAC |
|||||||||
|
輸入頻率 |
50Hz or 60Hz (Auto detect) |
||||||||||
|
低頻切出 |
47Hz± 0.3Hz for 50Hz, 57Hz± 0.3Hz for 60Hz |
||||||||||
|
低頻切點 |
48Hz± 0.3Hz for 50Hz, 58Hz± 0.3Hz for 60Hz |
||||||||||
|
高頻切出 |
55Hz± 0.3Hz for 50Hz, 65Hz± 0.3Hz for 60Hz |
||||||||||
|
高頻切點 |
54Hz± 0.3Hz for 50Hz, 64Hz± 0.3Hz for 60Hz |
||||||||||
|
過載保護 |
斷路器 |
||||||||||
|
短路保護 |
斷路器 |
||||||||||
|
切換電流 |
30amp |
40amp |
|||||||||
|
無電池連接 |
Yes |
||||||||||
|
最大旁路電流 |
30amp |
40amp |
|||||||||
|
過載電流 |
35amp: Alarm |
45amp: Alarm |
|||||||||
|
MPPT太陽能控制器 |
|||||||||||
|
額定電壓 |
12Vdc |
24Vdc |
48Vdc |
||||||||
|
額定充電電流 |
40/60Amp |
40Amp |
|||||||||
|
包括直流負載 |
|||||||||||
|
直流負載 |
15Amp |
||||||||||
|
輸入電壓范圍 |
15-45Vdc |
30-70Vdc |
60-100Vdc |
||||||||
|
最大太陽能開路電壓 |
45Vdc |
70Vdc |
100Vdc |
||||||||
|
過載保護（直流負載） |
2.0 * I(額定)>5s；1.5 * I(額定) >20s |
||||||||||
|
1.25 * I(額定) 溫控 |
|||||||||||
|
空載損耗 |
At idle < 10mA |
||||||||||
|
快充電壓 |
14.6Vdc |
29.2Vdc |
58.4Vdc |
||||||||
|
浮充電壓 |
13.4Vdc |
26.8Vdc |
53.6Vdc |
||||||||
|
均衡電壓 |
14.0Vdc |
28.0Vdc |
58.0Vdc |
||||||||
|
過充切斷 |
14.8Vdc |
29.6Vdc |
59.2Vdc |
||||||||
|
過充恢復 |
13.6Vdc |
27.2Vdc |
54.4Vdc |
||||||||
|
過放切斷 |
10.8Vdc |
21.6Vdc |
43.2Vdc |
||||||||
|
過放恢復 |
12.3Vdc |
24.6Vdc |
49.6Vdc |
||||||||
|
溫度補償 |
-13.2mV/℃ |
-26.4mV/℃ |
-52.8mV/℃ |
||||||||
|
鉛酸電池設定 |
可調 |
||||||||||
|
NiCad電池設定 |
可調 |
||||||||||
|
低壓恢復 |
12.0-14.0Vdc |
24.0-28.0Vdc |
48.0-56.0Vdc |
||||||||
|
低壓切斷 |
10.5-12.5Vdc |
21.0-25.0Vdc |
42.0-50.0Vdc |
||||||||
|
室溫 |
0-40℃ (滿載) 40-60℃ (降容) |
||||||||||
|
海拔 |
運行5000m, 非運行16000m |
||||||||||
|
溫度補償 |
可選 |
||||||||||
|
端子線徑 |
8 AWG |
||||||||||
